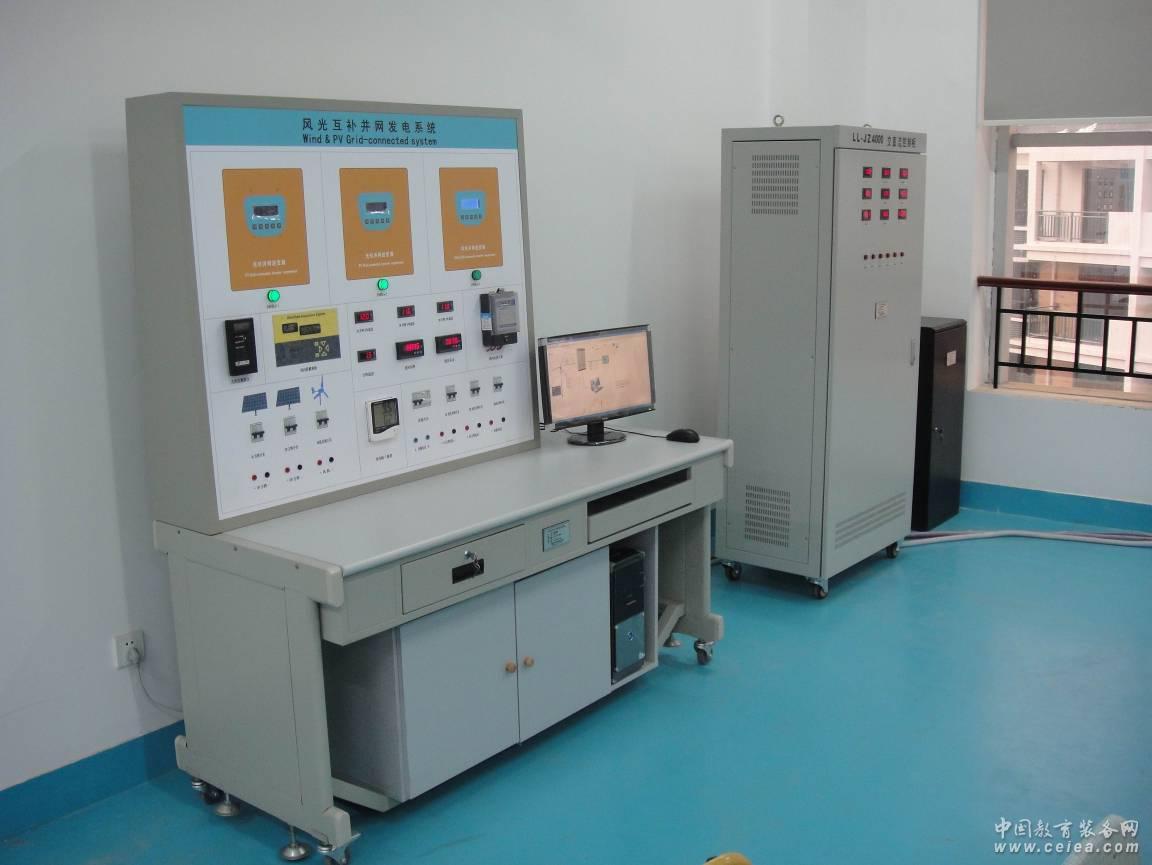

產品詳細介紹TMC-WS400風光互補發電教學演示實驗臺
一、產品概述
光互補發電系統是一種風能和光能轉化為電能的裝置。太陽能發電是有晶體硅電
池通過太陽光的輻射轉換成電能；風力發電是有風的動能帶動風車葉片旋轉，再通過旋轉的速度提升來促使發電機發電。這些發出的電能通過直流充電控制模塊，儲存在蓄電池模塊中或轉換成交流電。
光互補發電系統是利用當地風能和太陽能資源的互補性，具有較高性價比的一種新型能源發電系統，它們具有天然的互補優勢，白天太陽光強，夜間風多以及復天日照多，風少，冬天風多，日照少等自然特點。因應需求，我公司特推出TMC-WS400風光互補發電教學實訓臺，該實訓臺可以幫助學生和科研人員理解風光互補并網發電的原理和技術，從而了解風光互補控制器、蓄電池的工作特性和原理，初步掌握定感性和阻性負載在風能、太陽能系統供電時的電氣特性。加深理解電力電子轉換的意義和方法。尤其是針對負載突然變化狀態下的電氣特性變化情況。該實訓臺適用于高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控制技術、電力系統自動化技術、電子信息工程、能源動力和新能源生產企業培訓和研究等領域。
二、TMC-WS400風光互補發電教學實訓臺主要實驗及系統連接圖：
三、TMC-WS400風光互補發電教學實訓臺組成部件
主要由太陽能電池模塊、風力發電機組、風力發電機模擬組、風光充電控制模塊、蓄電池模塊、逆變器模塊、開關模塊、負載模塊、跳線實驗模塊、監測計量儀表模塊、監控模塊等部分組成。
四、TMC-WS400風光互補發電教學實訓臺教學實訓項目
4、1風能實驗項目
① 風力發電裝置的組成部分
② 風力發電機的型式
③ 風與風能量轉換
④ 風向與風速與發電效率
⑤ 風能發電系統直接負載實訓
⑥ 風能控制器的工作原理
⑦ 風力發電機充電模塊卸荷實訓
⑧ 風力故障類型
4、2 光伏能實驗項目
⑨ 光伏模塊單元組成原理
⑩ 模塊金屬結構件、防腐安裝原理
11 太陽能光電池模塊能量轉換組合原理
12 最大功率跟蹤器與光伏轉換提效實驗
13 在不同天氣和日照強度下光波對光伏轉換效率的影響實驗
14 在不同季節太陽運軌變換下對光伏能量轉換的影響實驗
15 在不同季節環境溫度變換下對光伏能量轉換的影響實驗
16 光伏模塊低、中、高通過開關模塊能量變換實驗
17 光感儀和風速傳感儀各自作用實效實驗。
18 模塊匯流與防雷接地原理
4、3系統綜合實驗項目
19 蓄電池模塊負載特性測試
20 逆變電源模塊直流輸入欠電壓控制實驗
21 逆變模塊對各類負載帶載實訓
22 逆變電源模塊輸出交流電的波形、諧波含有率、功率因素的比較實訓
23 逆變電源模塊組成原理實訓
24 輸入電壓為額定值，負荷滿載時距離設備水平位置1m 處，的噪聲測試實驗
25 逆變控制模塊極性反接、短路、過熱、過載保護實訓
26 逆變電源模塊輸出功率與光伏能量變換的實訓
27 充電控制模塊組成原理實訓
28 充電控制模塊對蓄電池的過充保護實訓
五、TMC-WS400風光互補發電教學實訓臺技術指標
1. 風光系統發電部分：
1)光伏模塊功率：2000Wp
2)光伏模塊輸出電壓：70VDC
3)工作電流：14.3A
4)保護功能：防雷、低電壓、過熱、過風力
5)風機類型；永磁同步發電機，上風式
6)風葉材料：增強玻璃剛GFRP
7)風輪直徑：3.0m
8)起動風速：2.5m/s
9)額定風速：9m/s
10)安全風速：35m/s
11)額定轉速：400 RPM
12)葉片數量：3片
13)額定電壓：48VDC
14)額定電流：80A
15)額定功率：2000W
16)大風保護：泄荷加電磁制動
17)工作溫度：－20℃～40℃
2．控制器部分：
1)工作電壓：48VDC
2)充電功率：2160W
3)充電方式：PWM 脈寬調制
4)保護功能： 防雷、極性反接、欠壓、超壓、過載、短路
3.蓄能系統部分：
1)蓄電池類型：免維護膠體蓄電池
2)蓄電池組容量:48V/300Ah
3)蓄電池組數量： 8 個
4.逆變系統部分：
1)輸出電壓：220VAC
2)輸入電流：75A
3)額定輸出功率：2000W
4)輸出波形：純正弦波
5)直流輸入電壓：48VDC
6)欠壓關斷：40VDC
7)過壓關斷：60VDC
8)開機電壓：46～57VDC
9)頻率范圍：50Hz
10)工作效率：85%
11)功率因數：>0.8
12)波形失真率≤3%
13)工作環境：溫度-20℃～50℃
14)相對濕度：﹤90﹪（25℃）
15)保護功能： 防雷、極性反接、短路、漏電、過熱、過載保護
5.風光互補發電系統實訓臺部分
1)風力發電機功率：2000W ，模擬可調2～35m ，風速實驗參數
2)風力發電機功率：2000W 戶外實用風速實驗參數
3)光伏發電功率：2000W 電子跟蹤戶外實用實驗參數
4)蓄電池組48V/300Ah 充電和放電實用實驗參數
5)風力發電機發電各類實際實驗參數
6)光伏發電各類實際實驗參數
7)風力發電機、光伏模塊、充電控制模塊、逆變控制模塊各類功能實驗。
六、TMC-WS400風光互補發電教學實訓臺監控軟件
6.1該軟件可在WINDOWS2000以上系統運作，軟件可查看單站監控：
直流電壓VDC、直流電流A、輸入功率KW
交流電壓VDC、交流電流A、輸出功率KW
日發電量KWh、日運行時數h min、總發電量KWh、
總運行時數h、Co2 減排量Kg
系統功率測試曲線圖
6.2 軟件里可顯示單站電量：
日發電度數、日運行時數h min、總發電量度數、總運行時數h
6.3軟件聚有故障記錄：
直流/交流過壓、直流/交流欠壓、直流/交流過流和系統過載、IPM 故障、過流保護、
過溫保護及溫度異常故障
系統運行狀態正常/不正常
系統運行溫度正常/不正常
系統監控PC 機狀態正常/不正常
七、TMC-12T型單軸全自動太陽能跟蹤光伏
支架系統
主要是針對需要對太陽進行實時跟蹤的應用領域設計的。使太陽光垂直照射到試驗臺面，保證跟蹤架上產品獲得最大太陽輻射能量。它主要采用天文歷的太陽行程（Open loop）跟蹤模式，實現高精度的太陽跟蹤。并且具有很大的承受大風力功能，最大承受風力90 Kmph和遇大風時自動保護功能（7級大風系統自動打平功能），以保證在各種惡劣的氣候條件下穩定運行。
標準面積 20 M2 （可根據客戶要求來做）
追蹤方向 單軸向仰角轉動 系統朝南 東西向轉
最大轉動角度 東西向各 40°（可根據客戶定做）
傳動推桿 DC24V,2500~3000RPM, 1.8mm/sec ~ 4.6mm/sec
追蹤控制模式 根據天文歷的太陽行程（Open loop），轉動數組
最大承受風力 90 Kmph
支撐結構 熱浸鍍鋅(JIS G 3466 STKR400; ASTM A123&A153)
太陽自動跟蹤控制器 高性能主控CPU，內存天文歷的行程轉動模組，可以實時監測風速和運行的角度，并，可自行設定大風保護功能。
支撐結構重量 350 Kg |
|
