DSO38Lab-DSO虛擬儀器測控實驗實訓系統
|
 |
產品型號：DSO38Lab-DSO
產品代碼：
產品價格：電詢
計量單位：套
折 扣 率： 0
最后更新：2024-08-27
關 注 度：4888
生產企業：北京君合泰測控技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹DSO38Lab-DSO虛擬儀器測控實驗實訓系統

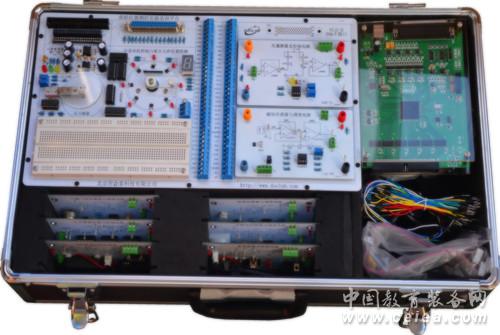

虛擬儀器測控實驗箱在設計上采用了模塊化設計，各模塊均有標準大小及結構，在進行每個功能模塊的設計時，實驗?zāi)K上印有實驗電路圖，實驗?zāi)K上的元器件方便觀察，并提供實驗電路測量點的測試鉤。在設計時均對產品的系統性、可靠性、易用性、穩定性以及后期的功能拓展等多個方面進行了全方位的考慮，并且對實驗教學、實驗室維護等方面也做了一系列的優化。
技術要求和說明
1.虛擬儀器機箱:
·采用實驗箱+底板+插卡式結構，所有虛擬儀器板卡均為USB接口；
·電源輸出功能：底板可提供+5V、-5V、+12V/、-12V/電源。
·實驗面包板：170*65mm；
·接口端子座：50針，37針；
·接線端子排：72路；
2.虛擬儀器任意波形發生器:
·輸出信號通道數：1；
·輸出頻率范圍：正弦波不低于10MHz、其他波形不低于5MHz；
·最高采樣速率：不低于50MSa/s；
·輸出波形：正弦波、三角波、鋸齒波、方波、脈沖、噪聲、調制和其他自定義波形；
·參數輸入功能：幅值、周期（頻率）、初始相位、單個和數個周期波形設定；
·幅度范圍：不低于8Vpp，
·偏置范圍：不低于±4V；
·分辨率：不低于12位；
·掃頻范圍：0~10MHz；
3.虛擬儀器TTL電平信號發生器:
·輸出信號通道數：1；
·輸出頻率范圍：不低于5MHz；
·輸出電平：≥3.3V；
4.虛擬儀器數字存儲示波器:
·模擬輸入通道數：2；
·雙通道實時采樣頻率：不低于200MSa/s，
·時基范圍：5ns/div~50ms/div，向下按5、2、1方式步進；
·測量信號帶寬：不低于20MHz；
·垂直靈敏度：20mV/div~2V/div，向上按1、2、5方式步進；
·耦合方式:DC、AC、GND；
5.虛擬儀器頻譜分析儀:
·模擬輸入通道數：2；
·雙通道實時采樣頻率：不低于200MSa/s；
·頻譜范圍：不低于50MHz；
·垂直靈敏度：20mV/div~2V/div，向上按1、2、5方式步進；
·頻譜窗函數：不低于6種；
6.虛擬儀器掃頻儀:
·頻率特性選擇：幅頻特性、相頻特性；
·頻率范圍：1Hz~ 10MHz；
·頻率精度：＜±1ppm；
·掃描頻率分辨率：20mHz；
·掃描方式：線性、對數；
·相位范圍：-180度~+180度；
·相位分辨率：1度；
7.虛擬儀器阻抗分析儀:
·測量模式：LCR（LCR測量），分析儀（掃描測量），連續測量
·測量量程：1Ω~10MΩ；
·測量頻率：10Hz~10MHz（20mHz~100Hz步進）；
8.虛擬儀器邏輯分析儀:
·輸入信號通道數：不低于16路；
·取樣頻率：不低于200MSa/s，
·觸發電壓范圍 -6V~+6V；
·測量信號帶寬：不低于100MHz；
·觸發電壓分辨率 ±0.1V；
·存儲深度：不低于64K；
9.虛擬儀器萬用表:
·直流電壓測量可選檔位：60mV、600mV、6V、60V、800V；
·交流電壓測量可選檔位：60mV、600mV、6V、60V、800V；
·直流電流測量可選檔位：60mA、600mA、6V、10A；
·直流電流測量可選檔位：60mA、600mA、6V、10A；
·電阻測量可選檔位：600Ω、6K、60K、600K、6M、60M；
·電容測量可選檔位：40nF、400nF、4uF、40uF、400uF；
·二極管測試：支持；
·通斷蜂鳴：支持；
·自動量程：支持；
·各路均帶電路保護；
10.虛擬儀器程控可調電源:
·電壓輸出范圍：不少于2路、不低于9V；軟件動態編程輸出；
·電流輸出范圍：0~2000mA Max；
·電源調節方式：軟件動態編程輸出；
11.虛擬儀器多功能DAQ采集卡:
·模擬輸入通道：不低于16路；
·輸入通道分辨率：12位分辨率；
·總采樣率：不低于200kS/s；
·FIFO: 不低于4K;
·模擬輸出通道: 不低于4路;
·輸出通道分辨率: 不低于12位;
·輸出通道更新率: 不低于100 kS/s;
·數字輸入通道:不低于16路;
·數字輸出通道:不低于16路;
·計數器：不低于3個；
·計數器精度：32位；
12.標準實驗?zāi)K:
·電子秤（壓力）實訓單元；
·電機調速與測速系統實訓單元；
·步進電機控制與霍爾元件檢測系統實訓單元；
·溫度測量系統實訓模塊；
·光強度檢測與控制系統實訓模塊；
·磁場場強計實訓模塊；
·可燃氣體檢測系統實訓模塊；
·濕度測量計的實訓模塊；
·紅外發射與接收系統實訓模塊；
·熱釋電檢測系統實訓模塊；
13.標準實驗內容:
第一部分 虛擬儀器信號分析實驗
第一部分 虛擬儀器信號分析實驗
·典型信號頻譜分析
·典型信號相關分析
·典型信號的概率密度分析
·頻率混疊和采樣定理
·數字濾波器實驗
·常用數字信號生成實驗
·波形的合成和分解
·信號幅度調制與解調實驗
·窗函數及其對信號頻譜的影響
第二部分 虛擬儀器儀表設計應用實驗
·函數信號源實驗
·數字存儲示波器實驗
·頻譜分析儀實驗
·任意波形發生器實驗
·數字萬用表實驗
·邏輯分析儀實驗
·頻譜分析儀實驗
·TTL電平信號發生實驗
·任意波形發生器實驗
·幅頻特性分析儀實驗
·相頻特性分析儀實驗
·可調電源控制實驗
·阻抗分析儀實驗
第三部分 虛擬儀器工業測控設計應用實驗
·溫度測量與溫度控制PID實驗
·光強檢測與控制系統實驗
·濕度傳感器實驗
·紅外數據傳輸實驗
·電子秤（壓力傳感器）實驗
·電機調速與測速開環實驗
·電機調速與測速閉環PID實驗
·步進電機控制與霍爾元件位置檢測實驗
·熱釋電人體感應實驗
·可燃氣體檢測實驗
·磁場場強檢測實驗
·模擬電梯超重報警實驗
·自動控制窗簾系統實驗
·遙控電風扇系統實驗
14.選配實驗?zāi)K:
·開關量信號控制和檢測模塊
·交通燈系統控制模塊
·音頻分析測量模塊
·熱電偶溫度檢測模塊
·點陣漢字顯示控制模塊
·加速度測量模塊
·IC卡讀寫模塊
·超聲波測距模塊
·PH值酸堿度測量模塊
·懸臂梁應力分析模塊
15.選配實驗內容:
·開關量信號控制和檢測；
·流水燈與搶答器控制；
·數字時鐘顯示控制；
·交通燈系統控制；
·音頻分析測量；
·熱電偶溫度檢測實驗；
·雙色點陣漢字顯示控制；
·加速度測量；
·振動測量；
·IC卡讀寫；
·超聲波測距；
·PH值酸堿度測量；
·電阻應變片懸臂梁應力分析；
16.選配實訓模塊:
·垂直起降飛行動力學分析模塊
·材料保溫特性分析模塊
·基于Labview軟件編程的單容水箱液位控制系統；
·基于Labview軟件編程的雙容水箱液位控制系統；
·基于Labview軟件編程的三容水箱液位控制系統；
17.選配實訓內容:
·控制升力風扇與測量飛行器位置；
·飛行器位置平衡PID控制；
·熱傳遞特性分析與保溫材料性能比較；
·差壓傳感器的零點遷移和性能測試；
·液位測量和控制；
·流量傳感器標定；
·壓差損失觀察；
·單容自衡水箱的對象特性測試；
·雙容自衡水箱的對象特性測試；
·三容自衡水箱的對象特性測試；
·單容水箱液位PID控制；
·雙容水箱液位PID控制；
·三容水箱液位PID控制；
18軟件:
·LabVIEW軟件 VIs 驅動程序；
·教學用Labview軟件樣例程序；
·DSOlab信號綜合分析軟件； |
|
