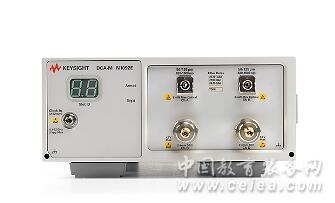

keysight N1092E DCA-M 采樣示波器
|
 |
產品型號：N1092E
產品代碼：
產品價格：5650
計量單位：臺
折 扣 率： 0
最后更新：2021-07-07
關 注 度：8197
生產企業：深圳市美佳特貿易有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹keysight N1092E DCA-M 采樣示波器（兩個光通道）
keysight N1092E 精度指標
主要性和功能
30 GHz（光）、50 GHz（電）帶寬
FC/PC 和 2.4 毫米輸入類型
高靈敏度，本底噪聲僅為 5 μW（光）、310/600 μV（電）
超快吞吐量，高達 250 kHz 采樣率
精確的高數據速率分析，抖動 <200 fs
緊湊型設計減小體積
項目 說明
標稱波長范圍 830 至 1600 nm
工廠校準波長（OE 轉換增益） 850/1310/1550 nm（± 20 nm）
參考接收機濾波器選件：
標準 N1092 包括濾波器以測試下列數據
速率
25.78 Gb/s（25/50/100 Gb 以太網）
26.56 Gb/s（400 Gb 以太網）
27.95 Gb/s（OTU4）
28.05 Gb/s（32x 光纖通道）
N1092-168 100GBASE-SR4 TDEC (12.4 GHz)
N1092-206 20.6 Gb/s
最大光通道 –3 dBo 帶寬為 28 GHz，可使用 32xFC 濾波器設置實現。在進行再認證期間，所測
得的頻響數據符合性能測試極限對系統間測量不確定度的要求。
20.6 Gb/s 濾波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 時的靈敏度1
（征 — 進行模板測試的最
小平均功率）
–11.5 dBm –11 dBm –10 dBm
在 1310/1550 nm 時的靈敏度1
（征 — 進行模板測試的最
小平均功率）
–13 dBm –12.5 dBm –12 dBm
1. 通常表示受示波器噪聲影響，理想眼圖模板裕量將接近 0% 時的功率電平。提供非指定的品質因數，以對比
不同光通道的靈敏度。這些值可使用征噪聲值來計算。
TDEC 濾波器 20.6 Gb/s 濾波器 25.78/26.56 Gb/s 27.95/28.05 Gb/s
在 850 nm 時的 RMS 噪聲
征 5 μW 7 μW 8 μW 9.5 μW
最大值 7 μW 9 μW 10 μW 11 μW
在 1310 nm 時的 RMS 噪聲
征 3 μW 5 μW 5.5 μW 6 μW
最大值 5 μW 7 μW 7 μW 8 μW
在 1550 nm 時的 RMS 噪聲
征 3.5 μW 5 μW 5.5 μW 6 μW
最大值 5.5 μW 7.5 μW 7.5 μW 8.5 μW
14 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光電信號采樣示波器 — 技術資料
比例系數（每格）
最小值 5 μW
最大值 500 μW
CW 精度（單標記，以平均功率監測為參考）
單模 ± 30 μW ± 3% ± 連接器不確定度
連續波偏置范圍（以距離屏幕底部兩格為基準） 0 mW 至 3 mW
ADC 分辨率 16 位
平均功率監測 -30 至 0 dBm
平均功率監測精度
單模 ±5% ±200 nW ±連接器不確定度
多模（征值） ±10% ±200 nW ±連接器不確定度
由于模式填充條件的變化，多模光纖中測得功率的變化將會大于單模光纖中的測得功率。
如果用戶需要進行最精確的功率測量，可使用光功率計進行多模功率測量。
用戶校準的精度（假設連接器始終連接）
單模 ±3% ±200 nW ± 功率計不確定度，溫度
變化 < 5 ℃
多模（征值） ±10% ±200 nW ± 功率計不確定度，溫度
變化 < 5 ℃
最大輸入功率
最大顯示輸入 4 mW (6 dBm)
無破壞峰值功率最大值 5 mW (+7 dBm)
輸入回波損耗（FC/PC 連接器全填充光纖）
光纖輸入 50/125 μm
1310/1550 nm > 24 dB
N1092A/B/D 光通道技術指標
15 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光電信號采樣示波器 — 技術資料
電輸入通道
輸入連接器
2.4 mm（陽頭）
帶寬，3 dB（用戶可選） 20、33、40 和 501
GHz（征值）
跳變時間（10% 至 90%，從 TR = 0.35/帶寬中計算得出）
20 GHz 帶寬 17.5 ps（計算值）
33 GHz 帶寬 10.6 ps（計算值）
40 GH 帶寬1 8.8 ps（計算值）
50 GH 帶寬1 7.0 ps（計算值）
通道間偏移范圍
± 100 ps
有效值噪聲
20 GHz 帶寬 310 μV（征值）
33 GHz 帶寬 450 μV（征值）
40 GHz 帶寬1 500 μV（征值）
50 GHz 帶寬1 600 μV（征值）
RMS 噪聲（最大值） 700 μV（50 GHz 帶寬設置）
比例系數（每格）
最小值 1 mV/格
最大值 100 mV/格
直流精度（VAVG 測量值）
20, 33, 40, 50 GHz ± 1.15 mV（征值）
20, 33, 40, 50 GHz ± 2 mV ±（通道偏置讀數）的 4%
ADC 分辨率 16 位
直流偏置范圍
以屏幕中心為基準 ± 500 mV
輸入動態范圍
相對于通道偏置 ± 400 mV
最大輸入信號
± 2V (+16 dBm)
額定輸入阻抗
50 Ω（征值）
反射（上升時間為 30 ps）
20%（征值）
1. 40 GHz 和 50 GHz 性能僅在配以 N1094 選件 050 和 N1092C/E 時可提供。
N1092/4 電通道技術指標
N1092/4 時鐘觸發輸入技術指標
項目 說明
時鐘輸入帶寬1 0.5 至 28.5 GHz
時鐘輸入靈敏度 200 mVpp
最大輸入信號 2.6 Vp-p
標稱阻抗（交流耦合） 50 Ω
時鐘輸入連接器 2.92 mm（陰頭）
1. 當通道子速率時鐘的輸入數據速率超過 500 Mb/s 并且時鐘分頻比為 2 的冪時（例如，2，4，8，16……），最
小時鐘輸入頻率可降至 100 MHz。
16 | 是德科技 | N1090A、N1092A/B/C/D/E 和 N1094A/B DCA-M 光電信號采樣示波器 — 技術資料
N1092/4 水平時基技術指標
項目 說明
比例系數 全量程為 10 格
最小值 100 fs/格
最大值 100 us/格
采樣時延 小于 10 ns.前面板時鐘輸入與前面板通道輸
入間的時間偏置
時間間隔精度
在水平校準溫度± 5 °C（± 41 °F）內進行
的雙游標測量。
如果延遲設置小于絕對最小延遲 1 ns，則精度
為 1 ps + 測量時間間隔的 0.2%
如果延遲設置大于絕對最小延遲 1 ns，則精度
為 5 ps + 測量時間間隔的 0.1%
抖動（斜率 ≥ 2 V/ns） < 450 fs rms
選件 LOJ < 160 fs rms
時間間隔分辨率
（時間間隔分辨率是您能表征兩點間的最小
時間）
（屏幕直徑)/(記錄長度) 或 40 fs，取兩者中
的較大值
顯示單位 比或時間
記錄長度 16 至 131,072 采樣點，以 1 為增量
采樣率
采樣率不會因多通道配置而改變 100 kHz
選件 FS1 250 kHz
N1092/4 環境技術指標
項目 說明
使用 室內
溫度
工作 10 至 +40 ℃（50 至 +104 °F）
非工作 –40 至 +70 ℃（–40 至 +158 °F）
工作海拔高度 高達 4600 米（15000 英尺）
最大相對濕度 溫度在 31 ℃（87.8 °F）時，相對濕度為 80%；
溫度升高到 40 °C（104 °F）時，相對濕度線性
降低至 50%
線路電源 100/120 Vac
50/60/400 Hz
220/240 Vac
50/60 Hz
最大功率 290 W
本產品能夠在電源電壓標稱值 ± 10% 的電壓波
動范圍內工作
重量
主機（征） 6.20 千克（13.68 磅）
不包括前置連接器和后支腳（高 x 寬 x 深） 88.26 毫米 x 207.40毫米 x 485毫米
（3.48 英寸 x 8.17 英寸 x 19.01 英寸）
包括前置連接器和后支腳（高 x 寬 x 深） 103.31 毫米 x 219.56 毫米 x 517.80 毫米
（4.07英寸 x 8.64英寸 x 20.39 英寸）
包括前蓋和后支腳（高 x 寬 x 深） 110.18 毫米 x 219.56 毫米 x 550.71 毫米
（4.34 英寸 x 8.64 英寸 x 21.68 英寸）
選件
Advanced Feature
N1092E-FS1 Fast sampling rate
N1092E-IRC Optical impulse response correction to provide ideal channel response
N1092E-PLK Pattern lock trigger hardware
Calibration Document
N1092E-UK6 Commercial Calibration Certificate with Test Data
Filter rate
N1092E-168 25.78 Gb/s TDEC filter
N1092E-206 Add 20.6 Gb/s reference receiver
N1092E-280 25 to 29 GBaud filters
Hardware configuration
N1092E-30A 30 GHz Amplified
Fixed Node-Locked SW Licenses
N1092E-200 Enhanced Jitter Analysis Software, Fixed Perpetual License
N1092E-201 Advanced Waveform Analysis Software, Fixed Perpetual License
N1092E-300 Advanced Amplitude Analysis/Rin/Q-Factor, Fixed Perpetual License
N1092E-401 Advanced Eye Analysis Software, Fixed Perpetual License
N1092E-500 Productivity Package, Fixed Perpetual License
N1092E-9FP PAM-N Analysis SW, Fixed Perpetual License
N1092E-EFP Flex Eye - Independent Channel Acquisition and Control
N1092E-SIM InfiniiSim-DCA Waveform Transformation SW, Fixed Perpetual License
N1092E-TFP IEEE TDECQ analysis, Fixed Perpetual License
Trigger and timebase
N1092E-LOJ Low jitter timebase
N1092E-STB Standard timebase
Accessories
N1092E-1CM Single instrument rack mount kit
N1092E-1CN Dual instrument side by side rack mount kit
選件 說明
選件 FS1 將采樣率從 100 kSa/s 增加至 250 kSa/s
選件 LOJ 將殘余抖動從 400 fs 降至 < 200 fs
選件 PLK 添加碼型鎖定功能
選件 200 高級抖動分析
選件 201 高級波形分析
選件 300 高級幅度/噪聲分析
選件 401 高級眼圖分析
選件 500 生產力套裝軟件（快速眼圖、TDEC）
選件 9FP PAM-N 分析
選件 SIM Infinisim 波形轉化軟件
選件 COC 校準證書
選件 UK6 包含測試數據的商業校準證書
選件 1CM 單個儀器機架安裝套件
選件 1CN 雙儀器并排機架安裝套件
選件 EFP Flex 眼圖獨立通道采集
選件 TFP IEEE 802.3 TDECQ 分析選件
1. 如果需要運行選件 200、201、300、401、500、9FP、EFP、EFP 和 選件 SIM 的功能，可以在 N1092上，或控制
N1092 的計算機上，或用來控制 N1092 的 86100 主機上安裝適當的許可證。
訂購信息 — N1092A/B/C/D/E 和 N1094A/B
當 N1092/4 通過 USB 連接由 PC 控制時，它是一個完整的測量系統，不再需要示波器主
機。N1092 標配用于 25.78、26.56、27.95 和 28.05 Gb/s 一致性測試的光參考接收機。N1092C
和 N1092E 包括 50 GHz 電通道。N1094 電通道可采用 33 或 50 GHz 電帶寬進行配置。
型號 說明
N1092A 一個光通道
N1092B 兩個光通道
N1092C 一個光通道，兩個電通道
N1092D 四個光通道
N1092E 兩個光通道，兩個電通道
N1094A 兩個電通道
N1094B 四個電通道
下列選件可用于 N1092 型號。選件價格視型號和光通道數量而定（N1092A/C、N1092B/E 和
N1092D 分別擁有一個、兩個或四個光通道）。
選件 說明
選件 168 25.78 Gb/s TDEC濾波器（100GBASE-SR4）
選件 206 20.6 Gb/s 參考接收機
選件 IRC 擴展光通道帶寬至 45 GHz（–3 dBo），并允許以從 8 Gb/s 至 42 Gb/s 的
任意數據速率創建參考接收機濾波器
